自粘类改性沥青防水卷材具有良好的施工性，其施工工法多样，如直接粘贴法、湿铺法、预铺反粘法、复合法（与FMJ系列防水涂料复合使用）等，保证了防水施工工期
改性沥青自粘系列
YWZ-301(302)
反应粘高强膜湿铺防水卷材
改性沥青防水卷材（自粘系列）
★ 产品说明书下载
20.0 15.0
长度/m：
1.0
宽度/m：
1.5 2.0
厚度/mm：
单面粘S(YWZ-301)和双面粘D(YWZ-302)。
产品分类：
————

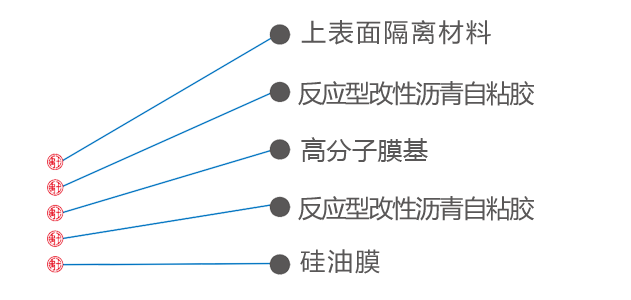

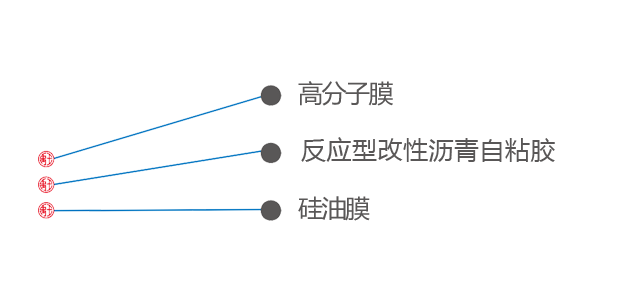

该产品以高分子高强膜为表层或胎基增强层，双面涂覆反应型改性沥青自粘胶，并覆以隔离材料制成的防水卷材。该产品在自粘胶中添加了活性剂、浸水剂等，在保持传统自粘橡胶优点的基础上，增加了胶质的蠕变性，使其渗入到混凝土的孔隙和毛细管中，形成物理吸附和卯榫作用，同时混凝土与水泥凝胶发生化学反应，形成化学交联结构，使卷材与基层牢固粘结，形成密闭，密封防水层。
PRODUCT DESCRIPTION
产品
概述
操作要点：
基层处理：表面应先做处理，使基层坚实、干净、并充分湿润，无积水。配制水泥浆重量比：42.5#水泥：水=2：1，根据基面和气候条件加水量可适当调整，将水泥浸泡后去除表面较稀的浮浆，然后用电动机搅拌均匀。抹水泥浆：根据现场基层平整度情况，确定水泥浆铺抹厚度，通常为3mm左右，铺抹时应注意压实、抹平。抹水泥浆时范围不宜过大、边抹边铺。铺贴卷材应排出卷材下表面的空气，使卷材与水泥浆紧密粘结。卷材搭接宽度不小于80mm。
注意事项：
雨天、雪天、五级风及以上天气不得施工。
施工时应保证搭接处粘接面清洁。
施工温度低采用粘贴法施工时，卷材搭接部位应热风辅助施工。
操作要点&注意事项
粘贴法：在干燥、平整、无灰尘的基层上，先涂刷基层处理剂，干燥后，将卷材自粘面的隔离膜揭掉后，与基层直接粘合。
湿铺法：将素水泥浆均匀涂抹在基层上，用于基层与卷材自粘面的粘合过渡，揭掉卷材自粘面的隔离膜后，与过渡粘合层直接粘合。立面施工时，可在水泥浆中配以一定数量的专用胶，以增加水泥浆粘度。
工艺流程：
基层清理→湿润基层→定位、弹线→抹水泥浆→铺贴自粘防水卷材→拍打卷材上表面、提浆→晾放24h至48h卷材收头、密封→修整、验收。
施工工法&工艺流程
CONSTRUCTION METHOD
工法
施工
≥1.5
与水泥砂浆浸水后剥离强度/（N/mm）
无处理≥1.5
热处理≥1.0
与水泥砂浆剥离强度/（N/mm）
无处理≥1.0
浸水处理≥0.8
热处理≥0.8
卷材与卷材剥离强度（搭接边）/（N/mm）
0.3,120min不透水
不透水性/MPa
-20℃，无裂纹
低温柔性/℃
70℃,2h无流淌、滴落,滑移≤2mm
耐热性/℃
胶层与高分子膜无分离
拉伸时现象
≥50
最大拉力时伸长率/%
≥300
拉力/(N/50mm)
物性指标
《湿铺防水卷材》GB/T 35467-2017 H类
EXECUTIVE STANDARD
标准
执行
≥20
撕裂力/N
防水工程
考斯玛中东友谊医院
适用于地下室、非外露屋面、市政等防水工程。
APPLICATION FIELD
领域
应用
